Gelenkkopf mit integrierter Tonnenlagerung
Gelenkköpfe
Ein Gelenkkopf mit integrierter Tonnenlagerung findet Einsatz bei sehr hohen Belastungen. Dabei sind diese Gelenkköpfe für hohe Geschwindigkeiten und große Schwenkwinkel oder rotierende Bewegungen bestens geeignet.
Unter normalen Arbeitsbedingungen sind die mit Langzeitfett versehenen Gelenkköpfe wartungsfrei. Im Bedarfsfall können diese aber durch vorhandenen Schmiernippel nachgeschmiert werden.
Das Eindringen grober Schmutzpartikel ins Lagerinnere verhindern beidseitig angebrachte Deckscheiben.
Spezielle Wärmebehandlung der Gelenkköpfe gewährleistet eine den Wälzlagern entsprechende Laufbahnhärte und gleichermaßen hohe Stabilität bei wechselnden Belastungen.
Hochleistungs-Gelenkkopf von Durbal - Highlights
- Für hohe Belastungen besonders geeignet
- Lagerspiel radial: 10-30 qm, geringe Lagerreibung
- Innenring aus Wälzlagerstahl, gehärtet, Kugelrillen feinst bearbeitet
- Beidseitige Deckscheiben zur Abdichtung gegen groben Schmutz
- Alle Gelenkkopf-Gehäuse aus geschmiedetem Einsatzstahl,
- Wartungsarm durch Langzeitbefettung, besonders geeignet für hohe Geschwindigkeiten, große Schwenkwinkel oder rotierende Bewegungen
- Käfig- oder vollrollige Ausführung
- In rostfreiem Edelstahl lieferbar
- Zollige Abmessungen lieferbar
- Anschlussmaße nach DIN 12240-4 und DIN-ISO 8139 für Pneumatikzylinder
- Hi-Tech Production - Manual Finishing
- Made in Germany
Ausverkauft
BRTF1/1-00-501
Bohrungsdurchmesser:
1.000
|
Außendurchmesser:
2.519
|
Breite:
1.220
|
Höhe:
4.980
|
Abdichtung:
Deckscheiben beidseitig
|
Gewindeart:
Innengewinde rechts
|
Gewindegröße:
1/1-12 UNF
|
Material:
Stahl
|
Käfig:
Hartgewebe-, Kunststoffkäfig
Hochleistungs-Gelenkkopf mit integrierter Tonnenlagerung, Zollabmessungen, Innengewinde rechts, Käfigausführung, Durbal
Produktnummer:
1001875
Preis auf Anfrage
Ausverkauft
BRTF1/1-00-502
Bohrungsdurchmesser:
1.000
|
Außendurchmesser:
2.519
|
Breite:
1.220
|
Höhe:
4.980
|
Abdichtung:
Deckscheiben beidseitig
|
Gewindeart:
Innengewinde links
|
Gewindegröße:
1/1-12 UNF
|
Material:
Stahl
|
Käfig:
Hartgewebe-, Kunststoffkäfig
Hochleistungs-Gelenkkopf mit integrierter Tonnenlagerung, Zollabmessungen, Innengewinde links, Käfigausführung, Durbal
Produktnummer:
1001880
Preis auf Anfrage
Ausverkauft
BRTF1/1-01-501
Bohrungsdurchmesser:
1.000
|
Außendurchmesser:
2.519
|
Breite:
1.220
|
Höhe:
4.980
|
Abdichtung:
Deckscheiben beidseitig
|
Gewindeart:
Innengewinde rechts
|
Gewindegröße:
1/1-14 UNS
|
Material:
Stahl
|
Käfig:
Hartgewebe-, Kunststoffkäfig
Hochleistungs-Gelenkkopf mit integrierter Tonnenlagerung, Zollabmessungen, Innengewinde rechts, Käfigausführung, Durbal
Produktnummer:
1001876
Preis auf Anfrage
Ausverkauft
BRTF1/1-01-502
Bohrungsdurchmesser:
1.000
|
Außendurchmesser:
2.519
|
Breite:
1.220
|
Höhe:
4.980
|
Abdichtung:
Deckscheiben beidseitig
|
Gewindeart:
Innengewinde links
|
Gewindegröße:
1/1-14 UNS
|
Material:
Stahl
|
Käfig:
Hartgewebe-, Kunststoffkäfig
Hochleistungs-Gelenkkopf mit integrierter Tonnenlagerung, Zollabmessungen, Innengewinde links, Käfigausführung, Durbal
Produktnummer:
1001881
Preis auf Anfrage
Ausverkauft
BRTF1/2-00-501
Bohrungsdurchmesser:
.500
|
Außendurchmesser:
1.311
|
Breite:
.624
|
Höhe:
2.801
|
Abdichtung:
Deckscheiben beidseitig
|
Gewindeart:
Innengewinde rechts
|
Gewindegröße:
1/2-20 UNF
|
Material:
Stahl
|
Käfig:
Hartgewebe-, Kunststoffkäfig
Hochleistungs-Gelenkkopf mit integrierter Tonnenlagerung, Zollabmessungen, Innengewinde rechts, Käfigausführung, Durbal
Produktnummer:
1001872
Preis auf Anfrage
Ausverkauft
BRTF1/2-00-502
Bohrungsdurchmesser:
.500
|
Außendurchmesser:
1.311
|
Breite:
.624
|
Höhe:
2.801
|
Abdichtung:
Deckscheiben beidseitig
|
Gewindeart:
Innengewinde links
|
Gewindegröße:
1/2-20 UNF
|
Material:
Stahl
|
Käfig:
Hartgewebe-, Kunststoffkäfig
Hochleistungs-Gelenkkopf mit integrierter Tonnenlagerung, Zollabmessungen, Innengewinde links, Käfigausführung, Durbal
Produktnummer:
1001877
Preis auf Anfrage
Ausverkauft
BRTF10-00-501
85,07 €*
Bohrungsdurchmesser:
10
|
Außendurchmesser:
28
|
Breite:
14
|
Höhe:
57
|
Abdichtung:
Deckscheiben beidseitig
|
Gewindeart:
Innengewinde rechts
|
Gewindegröße:
M10
|
Material:
Stahl
|
Käfig:
Hartgewebe-, Kunststoffkäfig
Hochleistungs-Gelenkkopf mit integrierter Tonnenlagerung, Maßreihe K, Innengewinde rechts, Käfigausführung, Durbal
Produktnummer:
1001882
Ausverkauft
BRTF10-00-502
85,07 €*
Bohrungsdurchmesser:
10
|
Außendurchmesser:
28
|
Breite:
14
|
Höhe:
57
|
Abdichtung:
Deckscheiben beidseitig
|
Gewindeart:
Innengewinde links
|
Gewindegröße:
M10
|
Material:
Stahl
|
Käfig:
Hartgewebe-, Kunststoffkäfig
Hochleistungs-Gelenkkopf mit integrierter Tonnenlagerung, Maßreihe K, Innengewinde links, Käfigausführung, Durbal
Produktnummer:
1001893
Ausverkauft
BRTF10-01-501
85,07 €*
Bohrungsdurchmesser:
10
|
Außendurchmesser:
28
|
Breite:
14
|
Höhe:
57
|
Abdichtung:
Deckscheiben beidseitig
|
Gewindeart:
Innengewinde rechts
|
Gewindegröße:
M10x1,25
|
Material:
Stahl
|
Käfig:
Hartgewebe-, Kunststoffkäfig
Hochleistungs-Gelenkkopf mit integrierter Tonnenlagerung, Maßreihe K, Innengewinde rechts, Käfigausführung, Durbal
Produktnummer:
1001883
Ausverkauft
BRTF10-01-502
85,07 €*
Bohrungsdurchmesser:
10
|
Außendurchmesser:
28
|
Breite:
14
|
Höhe:
57
|
Abdichtung:
Deckscheiben beidseitig
|
Gewindeart:
Innengewinde links
|
Gewindegröße:
M10x1,25
|
Material:
Stahl
|
Käfig:
Hartgewebe-, Kunststoffkäfig
Hochleistungs-Gelenkkopf mit integrierter Tonnenlagerung, Maßreihe K, Innengewinde links, Käfigausführung, Durbal
Produktnummer:
1001894
Ausverkauft
BRTF10-30-501
97,17 €*
Bohrungsdurchmesser:
10
|
Außendurchmesser:
28
|
Breite:
14
|
Höhe:
57
|
Abdichtung:
Deckscheiben beidseitig
|
Gewindeart:
Innengewinde rechts
|
Gewindegröße:
M10
|
Material:
Stahl
|
Käfig:
Vollrollig
Hochleistungs-Gelenkkopf mit integrierter Tonnenlagerung, Maßreihe K, Innengewinde rechts, vollrollige Ausführung, Durbal
Produktnummer:
1001904
Ausverkauft
BRTF10-30-502
97,17 €*
Bohrungsdurchmesser:
10
|
Außendurchmesser:
28
|
Breite:
14
|
Höhe:
57
|
Abdichtung:
Deckscheiben beidseitig
|
Gewindeart:
Innengewinde links
|
Gewindegröße:
M10
|
Material:
Stahl
|
Käfig:
Vollrollig
Hochleistungs-Gelenkkopf mit integrierter Tonnenlagerung, Maßreihe K, Innengewinde links, vollrollige Ausführung, Durbal
Produktnummer:
1001917
Ausverkauft
BRTF10-31-501
97,17 €*
Bohrungsdurchmesser:
10
|
Außendurchmesser:
28
|
Breite:
14
|
Höhe:
57
|
Abdichtung:
Deckscheiben beidseitig
|
Gewindeart:
Innengewinde rechts
|
Gewindegröße:
M10x1,25
|
Material:
Stahl
|
Käfig:
Vollrollig
Hochleistungs-Gelenkkopf mit integrierter Tonnenlagerung, Maßreihe K, Innengewinde rechts, vollrollige Ausführung, Durbal
Produktnummer:
1001905
Ausverkauft
BRTF10-31-502
97,17 €*
Bohrungsdurchmesser:
10
|
Außendurchmesser:
28
|
Breite:
14
|
Höhe:
57
|
Abdichtung:
Deckscheiben beidseitig
|
Gewindeart:
Innengewinde links
|
Gewindegröße:
M10x1,25
|
Material:
Stahl
|
Käfig:
Vollrollig
Hochleistungs-Gelenkkopf mit integrierter Tonnenlagerung, Maßreihe K, Innengewinde links, vollrollige Ausführung, Durbal
Produktnummer:
1001918
Ausverkauft
BRTF10-60-501
Bohrungsdurchmesser:
10
|
Außendurchmesser:
28
|
Breite:
14
|
Höhe:
57
|
Abdichtung:
Deckscheiben beidseitig
|
Gewindeart:
Innengewinde rechts
|
Gewindegröße:
M10
|
Material:
Rostfreier Edelstahl
|
Käfig:
Hartgewebe-, Kunststoffkäfig
Hochleistungs-Gelenkkopf mit integrierter Tonnenlagerung, rostfreie Edelstahlausführung, Maßreihe K, Innengewinde rechts, Käfigausführung, Durbal
Produktnummer:
1001930
Preis auf Anfrage
Ausverkauft
BRTF10-60-502
Bohrungsdurchmesser:
10
|
Außendurchmesser:
28
|
Breite:
14
|
Höhe:
57
|
Abdichtung:
Deckscheiben beidseitig
|
Gewindeart:
Innengewinde links
|
Gewindegröße:
M10
|
Material:
Rostfreier Edelstahl
|
Käfig:
Hartgewebe-, Kunststoffkäfig
Hochleistungs-Gelenkkopf mit integrierter Tonnenlagerung, rostfreie Edelstahlausführung, Maßreihe K, Innengewinde links, Käfigausführung, Durbal
Produktnummer:
1001939
Preis auf Anfrage
Ausverkauft
BRTF10-61-501
Bohrungsdurchmesser:
10
|
Außendurchmesser:
28
|
Breite:
14
|
Höhe:
57
|
Abdichtung:
Deckscheiben beidseitig
|
Gewindeart:
Innengewinde rechts
|
Gewindegröße:
M10x1,25
|
Material:
Rostfreier Edelstahl
|
Käfig:
Hartgewebe-, Kunststoffkäfig
Hochleistungs-Gelenkkopf mit integrierter Tonnenlagerung, rostfreie Edelstahlausführung, Maßreihe K, Innengewinde rechts, Käfigausführung, Durbal
Produktnummer:
1001931
Preis auf Anfrage
Ausverkauft
BRTF10-61-502
Bohrungsdurchmesser:
10
|
Außendurchmesser:
28
|
Breite:
14
|
Höhe:
57
|
Abdichtung:
Deckscheiben beidseitig
|
Gewindeart:
Innengewinde links
|
Gewindegröße:
M10x1,25
|
Material:
Rostfreier Edelstahl
|
Käfig:
Hartgewebe-, Kunststoffkäfig
Hochleistungs-Gelenkkopf mit integrierter Tonnenlagerung, rostfreie Edelstahlausführung, Maßreihe K, Innengewinde links, Käfigausführung, Durbal
Produktnummer:
1001940
Preis auf Anfrage
Ausverkauft
BRTF10-90-501
Bohrungsdurchmesser:
10
|
Außendurchmesser:
28
|
Breite:
14
|
Höhe:
57
|
Abdichtung:
Deckscheiben beidseitig
|
Gewindeart:
Innengewinde rechts
|
Gewindegröße:
M10
|
Material:
Rostfreier Edelstahl
|
Käfig:
Vollrollig
Hochleistungs-Gelenkkopf mit integrierter Tonnenlagerung, rostfreie Edelstahlausführung, Maßreihe K, Innengewinde rechts, vollrollige Ausführung, Durbal
Produktnummer:
1001948
Preis auf Anfrage
Ausverkauft
BRTF10-90-502
Bohrungsdurchmesser:
10
|
Außendurchmesser:
28
|
Breite:
14
|
Höhe:
57
|
Abdichtung:
Deckscheiben beidseitig
|
Gewindeart:
Innengewinde links
|
Gewindegröße:
M10
|
Material:
Rostfreier Edelstahl
|
Käfig:
Vollrollig
Hochleistungs-Gelenkkopf mit integrierter Tonnenlagerung, rostfreie Edelstahlausführung, Maßreihe K, Innengewinde links, vollrollige Ausführung, Durbal
Produktnummer:
1001959
Preis auf Anfrage
Ausverkauft
BRTF10-91-501
Bohrungsdurchmesser:
10
|
Außendurchmesser:
28
|
Breite:
14
|
Höhe:
57
|
Abdichtung:
Deckscheiben beidseitig
|
Gewindeart:
Innengewinde rechts
|
Gewindegröße:
M10x1,25
|
Material:
Rostfreier Edelstahl
|
Käfig:
Vollrollig
Hochleistungs-Gelenkkopf mit integrierter Tonnenlagerung, rostfreie Edelstahlausführung, Maßreihe K, Innengewinde rechts, vollrollige Ausführung, Durbal
Produktnummer:
1001949
Preis auf Anfrage
Ausverkauft
BRTF10-91-502
Bohrungsdurchmesser:
10
|
Außendurchmesser:
28
|
Breite:
14
|
Höhe:
57
|
Abdichtung:
Deckscheiben beidseitig
|
Gewindeart:
Innengewinde links
|
Gewindegröße:
M10x1,25
|
Material:
Rostfreier Edelstahl
|
Käfig:
Vollrollig
Hochleistungs-Gelenkkopf mit integrierter Tonnenlagerung, rostfreie Edelstahlausführung, Maßreihe K, Innengewinde links, vollrollige Ausführung, Durbal
Produktnummer:
1001960
Preis auf Anfrage

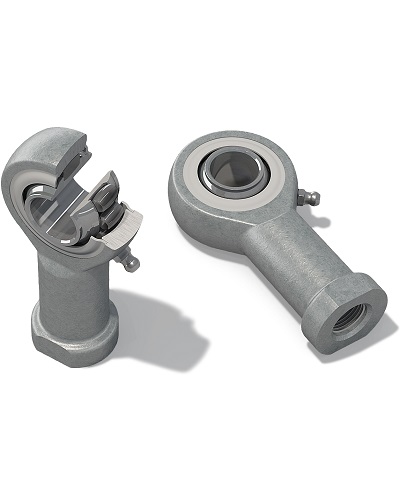

BRTF12-00-501
85,07 €*
Bohrungsdurchmesser:
12
|
Außendurchmesser:
32
|
Breite:
16
|
Höhe:
66
|
Abdichtung:
Deckscheiben beidseitig
|
Gewindeart:
Innengewinde rechts
|
Gewindegröße:
M12
|
Material:
Stahl
|
Käfig:
Hartgewebe-, Kunststoffkäfig
Hochleistungs-Gelenkkopf mit integrierter Tonnenlagerung, Maßreihe K, Innengewinde rechts, Käfigausführung, Durbal
Produktnummer:
1001884
BRTF12-00-502
85,07 €*
Bohrungsdurchmesser:
12
|
Außendurchmesser:
32
|
Breite:
16
|
Höhe:
66
|
Abdichtung:
Deckscheiben beidseitig
|
Gewindeart:
Innengewinde links
|
Gewindegröße:
M12
|
Material:
Stahl
|
Käfig:
Hartgewebe-, Kunststoffkäfig
Hochleistungs-Gelenkkopf mit integrierter Tonnenlagerung, Maßreihe K, Innengewinde links, Käfigausführung, Durbal
Produktnummer:
1001895
