Hydraulik-Gelenkköpfe
Gelenkköpfe

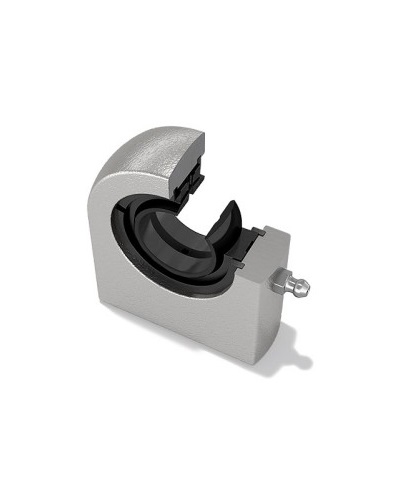

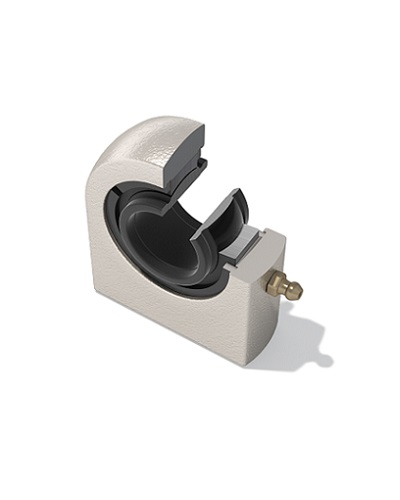

Ein Hydraulik-Gelenkkopf ist ein genormtes, einbaufertiges Maschinenelement, das der Übertragung statischer und dynamischer Kräfte in Verbindung mit Schwenk-, Kipp- und Drehbewegungen dient.
Gelenkköpfe kommen auf Hydraulikzylindern zum Einsatz und sind für besonders hohe Kräfte ausgelegt.
Zu den gängigen Varianten zählen:
- Ausführung mit Innengewinde
- Innengewinde geschlitzt, Klemmschrauben
- Innengewinde geschlitzt, Klemmschrauben, Anschlussmaße nach DIN 24338
- Innengewinde geschlitzt, Klemmschrauben, Anschlussmaße nach DIN 24555
- Kreisförmiges Anschweißende und Zentrierstift, Anschlussmaße nach DIN ISO 12240-4
- Rechteckiges Anschweißende
Serienmäßig werden Hydraulik-Gelenkköpfe mit Innengewinde produziert, sind wartungspflichtig und durch angebrachte Kegelschmiernippel nachschmierbar.
Gehärtete, geschliffene und phosphatierte Gelenkkugeln werden in Gehäuse aus geschmiedetem Vergütungsstahl bzw. schweißbaren Baustahl eingesetzt.
DGIHR 20 DO
Bohrungsdurchmesser:
20
|
Außendurchmesser:
56
|
Breite:
16
|
Höhe:
80
|
Gewindeart:
Innengewinde rechts
|
Gewindegröße:
M16x1,5
|
Material:
Standard
Hydraulik-Gelenkkopf DGIHR..-DO, Gehäuse aus geschmiedetem Vergütungsstahl mit fixiertem Gleitlager DGE..-ES, Gleitpaarung Stahl-Stahl, Innengewinde rechts, nachschmierbar, Durbal
Preis auf Anfrage
DGIHR 25 DO
Bohrungsdurchmesser:
25
|
Außendurchmesser:
56
|
Breite:
20
|
Höhe:
80
|
Gewindeart:
Innengewinde rechts
|
Gewindegröße:
M16x1,5
|
Material:
Standard
Hydraulik-Gelenkkopf DGIHR..-DO, Gehäuse aus geschmiedetem Vergütungsstahl mit fixiertem Gleitlager DGE..-ES, Gleitpaarung Stahl-Stahl, Innengewinde rechts, nachschmierbar, Durbal
Preis auf Anfrage
DGIHR 35 DO
Bohrungsdurchmesser:
35
|
Außendurchmesser:
78
|
Breite:
25
|
Höhe:
112
|
Gewindeart:
Innengewinde rechts
|
Gewindegröße:
M28x1,5
|
Material:
Standard
Hydraulik-Gelenkkopf DGIHR..-DO, Gehäuse aus geschmiedetem Vergütungsstahl mit fixiertem Gleitlager DGE..-ES, Gleitpaarung Stahl-Stahl, Innengewinde rechts, nachschmierbar, Durbal
Preis auf Anfrage
DGIHR 40 DO
Bohrungsdurchmesser:
40
|
Außendurchmesser:
94
|
Breite:
28
|
Höhe:
135
|
Gewindeart:
Innengewinde rechts
|
Gewindegröße:
M35x1,5
|
Material:
Standard
Hydraulik-Gelenkkopf DGIHR..-DO, Gehäuse aus geschmiedetem Vergütungsstahl mit fixiertem Gleitlager DGE..-ES, Gleitpaarung Stahl-Stahl, Innengewinde rechts, nachschmierbar, Durbal
Preis auf Anfrage
DGIHR 50 DO
Bohrungsdurchmesser:
50
|
Außendurchmesser:
116
|
Breite:
35
|
Höhe:
168
|
Gewindeart:
Innengewinde rechts
|
Gewindegröße:
M45x1,5
|
Material:
Standard
Hydraulik-Gelenkkopf DGIHR..-DO, Gehäuse aus geschmiedetem Vergütungsstahl mit fixiertem Gleitlager DGE..-ES, Gleitpaarung Stahl-Stahl, Innengewinde rechts, nachschmierbar, Durbal
Preis auf Anfrage
DGIHR 60 DO
Bohrungsdurchmesser:
60
|
Außendurchmesser:
130
|
Breite:
44
|
Höhe:
200
|
Gewindeart:
Innengewinde rechts
|
Gewindegröße:
M58x1,5
|
Material:
Standard
Hydraulik-Gelenkkopf DGIHR..-DO, Gehäuse aus geschmiedetem Vergütungsstahl mit fixiertem Gleitlager DGE..-ES, Gleitpaarung Stahl-Stahl, Innengewinde rechts, nachschmierbar, Durbal
Preis auf Anfrage
DGIHR 70 DO
Bohrungsdurchmesser:
70
|
Außendurchmesser:
154
|
Breite:
49
|
Höhe:
232
|
Gewindeart:
Innengewinde rechts
|
Gewindegröße:
M65x1,5
|
Material:
Standard
Hydraulik-Gelenkkopf DGIHR..-DO, Gehäuse aus geschmiedetem Vergütungsstahl mit fixiertem Gleitlager DGE..-ES, Gleitpaarung Stahl-Stahl, Innengewinde rechts, nachschmierbar, Durbal
Preis auf Anfrage
DGIHR 80 DO
Bohrungsdurchmesser:
80
|
Außendurchmesser:
176
|
Breite:
55
|
Höhe:
265
|
Gewindeart:
Innengewinde rechts
|
Gewindegröße:
M80x2
|
Material:
Standard
Hydraulik-Gelenkkopf DGIHR..-DO, Gehäuse aus geschmiedetem Vergütungsstahl mit fixiertem Gleitlager DGE..-ES, Gleitpaarung Stahl-Stahl, Innengewinde rechts, nachschmierbar, Durbal
Preis auf Anfrage
Ausverkauft
DGIHR 90 DO
Bohrungsdurchmesser:
90
|
Außendurchmesser:
206
|
Breite:
60
|
Höhe:
323
|
Gewindeart:
Innengewinde rechts
|
Gewindegröße:
M100x2
|
Material:
Standard
Hydraulik-Gelenkkopf DGIHR..-DO, Gehäuse aus geschmiedetem Vergütungsstahl mit fixiertem Gleitlager DGE..-ES, Gleitpaarung Stahl-Stahl, Innengewinde rechts, nachschmierbar, Durbal
Preis auf Anfrage
Ausverkauft
DGIHR 100 DO
Bohrungsdurchmesser:
100
|
Außendurchmesser:
231
|
Breite:
70
|
Höhe:
360
|
Gewindeart:
Innengewinde rechts
|
Gewindegröße:
M110x2
|
Material:
Standard
Hydraulik-Gelenkkopf DGIHR..-DO, Gehäuse aus geschmiedetem Vergütungsstahl mit fixiertem Gleitlager DGE..-ES, Gleitpaarung Stahl-Stahl, Innengewinde rechts, nachschmierbar, Durbal
Preis auf Anfrage
Ausverkauft
DGIHR 110 DO
Bohrungsdurchmesser:
110
|
Außendurchmesser:
266
|
Breite:
70
|
Höhe:
407,5
|
Gewindeart:
Innengewinde rechts
|
Gewindegröße:
M120x3
|
Material:
Standard
Hydraulik-Gelenkkopf DGIHR..-DO, Gehäuse aus geschmiedetem Vergütungsstahl mit fixiertem Gleitlager DGE..-ES, Gleitpaarung Stahl-Stahl, Innengewinde rechts, nachschmierbar, Durbal
Preis auf Anfrage
Ausverkauft
DGIHR 120 DO
Bohrungsdurchmesser:
120
|
Außendurchmesser:
340
|
Breite:
85
|
Höhe:
490
|
Gewindeart:
Innengewinde rechts
|
Gewindegröße:
M130x3
|
Material:
Standard
Hydraulik-Gelenkkopf DGIHR..-DO, Gehäuse aus geschmiedetem Vergütungsstahl mit fixiertem Gleitlager DGE..-ES, Gleitpaarung Stahl-Stahl, Innengewinde rechts, nachschmierbar, Durbal
Preis auf Anfrage
DGIHR-K 20 DO
Bohrungsdurchmesser:
20
|
Außendurchmesser:
56
|
Breite:
16
|
Höhe:
80
|
Gewindeart:
Innengewinde rechts
|
Gewindegröße:
M16x1,5
|
Material:
Standard
Hydraulik-Gelenkkopf DGIHR-K..-DO, Gehäuse aus geschmiedetem Vergütungsstahl, mit fixiertem Gleitlager DGE..-ES, mit Schlitz und Klemmschrauben, Gleitpaarung Stahl-Stahl, Innengewinde rechts, nachschmierbar, Durbal
Preis auf Anfrage
DGIHR-K 25 DO
Bohrungsdurchmesser:
25
|
Außendurchmesser:
56
|
Breite:
20
|
Höhe:
80
|
Gewindeart:
Innengewinde rechts
|
Gewindegröße:
M16x1,5
|
Material:
Standard
Hydraulik-Gelenkkopf DGIHR-K..-DO, Gehäuse aus geschmiedetem Vergütungsstahl, mit fixiertem Gleitlager DGE..-ES, mit Schlitz und Klemmschrauben, Gleitpaarung Stahl-Stahl, Innengewinde rechts, nachschmierbar, Durbal
Preis auf Anfrage
DGIHR-K 30 DO
Bohrungsdurchmesser:
30
|
Außendurchmesser:
64
|
Breite:
22
|
Höhe:
94
|
Gewindeart:
Innengewinde rechts
|
Gewindegröße:
M22x1,5
|
Material:
Standard
Hydraulik-Gelenkkopf DGIHR-K..-DO, Gehäuse aus geschmiedetem Vergütungsstahl, mit fixiertem Gleitlager DGE..-ES, mit Schlitz und Klemmschrauben, Gleitpaarung Stahl-Stahl, Innengewinde rechts, nachschmierbar, Durbal
Preis auf Anfrage
DGIHR-K 35 DO
Bohrungsdurchmesser:
35
|
Außendurchmesser:
78
|
Breite:
25
|
Höhe:
112
|
Gewindeart:
Innengewinde rechts
|
Gewindegröße:
M28x1,5
|
Material:
Standard
Hydraulik-Gelenkkopf DGIHR-K..-DO, Gehäuse aus geschmiedetem Vergütungsstahl, mit fixiertem Gleitlager DGE..-ES, mit Schlitz und Klemmschrauben, Gleitpaarung Stahl-Stahl, Innengewinde rechts, nachschmierbar, Durbal
Preis auf Anfrage
DGIHR-K 40 DO
Bohrungsdurchmesser:
40
|
Außendurchmesser:
94
|
Breite:
28
|
Höhe:
135
|
Gewindeart:
Innengewinde rechts
|
Gewindegröße:
M35x1,5
|
Material:
Standard
Hydraulik-Gelenkkopf DGIHR-K..-DO, Gehäuse aus geschmiedetem Vergütungsstahl, mit fixiertem Gleitlager DGE..-ES, mit Schlitz und Klemmschrauben, Gleitpaarung Stahl-Stahl, Innengewinde rechts, nachschmierbar, Durbal
Preis auf Anfrage
DGIHR-K 50 DO
Bohrungsdurchmesser:
50
|
Außendurchmesser:
116
|
Breite:
35
|
Höhe:
168
|
Gewindeart:
Innengewinde rechts
|
Gewindegröße:
M45x1,5
|
Material:
Standard
Hydraulik-Gelenkkopf DGIHR-K..-DO, Gehäuse aus geschmiedetem Vergütungsstahl, mit fixiertem Gleitlager DGE..-ES, mit Schlitz und Klemmschrauben, Gleitpaarung Stahl-Stahl, Innengewinde rechts, nachschmierbar, Durbal
Preis auf Anfrage
DGIHR-K 60 DO
Bohrungsdurchmesser:
60
|
Außendurchmesser:
130
|
Breite:
44
|
Höhe:
200
|
Gewindeart:
Innengewinde rechts
|
Gewindegröße:
M58x1,5
|
Material:
Standard
Hydraulik-Gelenkkopf DGIHR-K..-DO, Gehäuse aus geschmiedetem Vergütungsstahl, mit fixiertem Gleitlager DGE..-ES, mit Schlitz und Klemmschrauben, Gleitpaarung Stahl-Stahl, Innengewinde rechts, nachschmierbar, Durbal
Preis auf Anfrage
DGIHR-K 70 DO
Bohrungsdurchmesser:
70
|
Außendurchmesser:
154
|
Breite:
49
|
Höhe:
232
|
Gewindeart:
Innengewinde rechts
|
Gewindegröße:
M65x1,5
|
Material:
Standard
Hydraulik-Gelenkkopf DGIHR-K..-DO, Gehäuse aus geschmiedetem Vergütungsstahl, mit fixiertem Gleitlager DGE..-ES, mit Schlitz und Klemmschrauben, Gleitpaarung Stahl-Stahl, Innengewinde rechts, nachschmierbar, Durbal
Preis auf Anfrage
Ausverkauft
DGIHR-K 80 DO
Bohrungsdurchmesser:
80
|
Außendurchmesser:
176
|
Breite:
55
|
Höhe:
265
|
Gewindeart:
Innengewinde rechts
|
Gewindegröße:
M80x2
|
Material:
Standard
Hydraulik-Gelenkkopf DGIHR-K..-DO, Gehäuse aus geschmiedetem Vergütungsstahl, mit fixiertem Gleitlager DGE..-ES, mit Schlitz und Klemmschrauben, Gleitpaarung Stahl-Stahl, Innengewinde rechts, nachschmierbar, Durbal
Preis auf Anfrage
Ausverkauft
DGIHR-K 90 DO
Bohrungsdurchmesser:
90
|
Außendurchmesser:
206
|
Breite:
60
|
Höhe:
323
|
Gewindeart:
Innengewinde rechts
|
Gewindegröße:
M100x2
|
Material:
Standard
Hydraulik-Gelenkkopf DGIHR-K..-DO, Gehäuse aus geschmiedetem Vergütungsstahl, mit fixiertem Gleitlager DGE..-ES, mit Schlitz und Klemmschrauben, Gleitpaarung Stahl-Stahl, Innengewinde rechts, nachschmierbar, Durbal
Preis auf Anfrage
Ausverkauft
DGIHR-K 100 DO
Bohrungsdurchmesser:
100
|
Außendurchmesser:
231
|
Breite:
70
|
Höhe:
360
|
Gewindeart:
Innengewinde rechts
|
Gewindegröße:
M110x2
|
Material:
Standard
Hydraulik-Gelenkkopf DGIHR-K..-DO, Gehäuse aus geschmiedetem Vergütungsstahl, mit fixiertem Gleitlager DGE..-ES, mit Schlitz und Klemmschrauben, Gleitpaarung Stahl-Stahl, Innengewinde rechts, nachschmierbar, Durbal
Preis auf Anfrage
Ausverkauft
DGIHR-K 110 DO
Bohrungsdurchmesser:
110
|
Außendurchmesser:
266
|
Breite:
70
|
Höhe:
407,5
|
Gewindeart:
Innengewinde rechts
|
Gewindegröße:
M120x3
|
Material:
Standard
Hydraulik-Gelenkkopf DGIHR-K..-DO, Gehäuse aus geschmiedetem Vergütungsstahl, mit fixiertem Gleitlager DGE..-ES, mit Schlitz und Klemmschrauben, Gleitpaarung Stahl-Stahl, Innengewinde rechts, nachschmierbar, Durbal
Preis auf Anfrage
